國際牌KX-TEM824TW簡易手冊



















4. 蓋回外蓋





7. 門口機和門口機開門鎖連接

本系統可連接四個門口機(KX-T30865)和四個開門鎖

(使用者自行準備,本系統僅提 供開門鎖介面)。

門口機連接最大長度如下 :

門口機

0.6 mm : 150 公尺

0.5 mm : 110 公尺

0.4 mm : 70 公尺



門口鎖

0.6 mm : 150 公尺



門口機和門口機開門鎖卡安裝 :

如下圖所示，打開外蓋後，

將門口機卡(KX-TE82461)接在主機上。



程式 : [700]-[702] 門口機響鈴設定 Day/Night/Lunch

[703]-[705] 分機開門鎖設定 Day/Night/Lunch



門口機配線

如下圖所示，每個門口機插槽可接 2 台門口機。

Jack 中間兩線為第一門口機，

兩側為 第二個門口機配線。











開門鎖配線 如下圖所示，

將門口機開門鎖之線路接進卡片接點。

[本卡片為門鎖介面(開關用)，相 關門鎖請店商自行準備。]

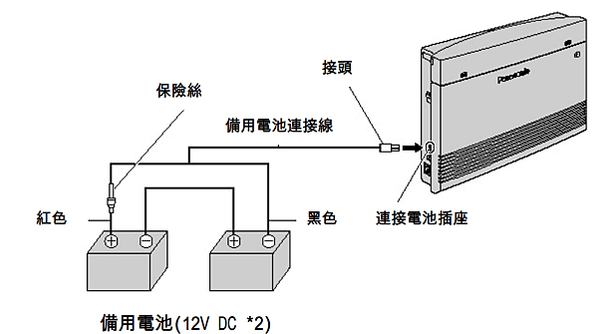

8. 備用電池連接 本系統可連接兩個 12V 車用電池，以供系統停電使用。

接法如下圖所示 :









9. 停電轉接 若未使用備用電池，系統本身於停電時，亦有停電轉接功能。

但僅限 CO1、CO4 和 CO9 使用。

CO1-EXT(T,R)Jack1

CO4-EXT(T,R)Jack9

CO9-EXT(T,R)Jack17



當停電時，CO1 會自動跳接至 Jack1 話機，

CO4 會自動跳接至 Jack9，

CO9 會自動跳接 至 Jack17 話機。

但此三部話機需為單機，

方可於停電時使用。

故我們建議您，若 Jack1、 Jack9 和 Jack17 安裝功能話機時，

可並接一台單機，以供停電使用。





10.安裝 3CO/8EXT 擴充卡(KX-TE82483)、2CO/8EXT 擴充卡 (KX-TE82480) 和 8SLT 分機擴充卡(KX-TE82474)



l 3CO/8EXT 擴充卡(KX-TE82483)

使用本卡片可增加 3 條外線(CO4-6)和 8 隻分機(Jack9-16)。



l 2CO/8EXT 擴充卡(KX-TE82480)

使用本卡片可增加 2 條外線(CO4-5)和 8 隻分機(Jack9-16)。



l 8SLT 分機擴充卡(KX-TE82474)

使用本卡片可增加 8 隻單機分機(Jack9-16)。



* 本卡片僅可連接 8 隻單機分機。



安裝 KX-TE82483(3CO/8EXT)

1. 鬆開螺絲和打開前蓋。

2. 移開前方之下面板(Lower front panel)。

如下圖所示，將圓圈內之塑膠片剪斷。



3. 如下圖所示，將突出部份剪掉修平。





4. 裝上 KX-TE82483 和固定三個分機卡螺絲。



5. 連接分機和外線接頭，並將所有線路用綁線固定。

6. 關上外蓋並鎖緊螺絲。





安裝 KX-TE82480(2CO/8EXT)

1. 鬆開螺絲和打開前蓋。

2. 如果您是安裝第一張擴充卡，安裝方式同 KX-TE82483。

如果您是安裝在其他卡片 上方時，

請將前方之上面板(Top front panel)移開，

同 KX-TE82483 所示，將突 出部份剪掉修平。





3. 裝上 KX-TE82480 和固定三個分機卡螺絲。

4. 連接分機和外線接頭，並將所有線路用綁線固定。

5. 關上外蓋並鎖緊螺絲



安裝 KX-TE82474(8SLT)

1. 鬆開螺絲和打開前蓋。

2. 面板移開方式同 KX-TE82480。

3. 裝上 KX-TE82474 和固定三個分機卡螺絲。



4. 連接分機和外線接頭，並將所有線路用束線固定。

5. 關上外蓋並鎖緊螺絲。



安裝 KX-TE82483 和 KX-TE82480

如下圖所示，

先安裝 KX-TE82483，再安裝 KX-TE82480。







11.安裝 3-Port Caller ID card(KX-TE82493)

如下圖所示，安裝 KX-TE82493。





12.安裝 2 迴路語音訊息卡(Built-in Voice Message)(KX-TE82492)

如下圖所示，安裝 KX-TE82492。







13.印表機和電腦連接 系統可連接印表機和電腦，

以供列印計費資料和程式設定使用。

印表機須有 RS-232C 串列介面。

RS-232C 連接纜線最大長度需短於 2 公尺，

USB 連 接纜線最大長度需短於 5 公尺。







纜線接腳圖(RS-232C) 9-Pin Cable





25-Pin Cable







14.並接話機 功能話機可並接一台單機，

如下圖所示。 程式 [610] 並接話機連接。









程式[012]功能碼對照表



當執行清除程式[999]後,

程式[012]功能碼會變為Plan3,

原始之某些 操作碼開頭須加#字號, 操作較為煩瑣,

故建議店商執行程式[999]後,

將程式 [009]改為 Plan1

注意:分機號碼使用PLAN2/PLAN3時,

則操作碼開頭碼1至5, 必須在前面加#字號, 開頭碼 6以後操作碼則不受此限制.

例如 : 請勿打擾之原始操作碼為 714#,

在PLAN2或PLAN3時,

操作碼 714#或 #714#均可動作.
